Os reatores de núcleo a seco
Vamos falar de forma resumida sobre esse importante equipamento para a engenharia elétrica que tem como função principal fornecer uma linearidade de impedância versus corrente, sendo importante para várias aplicações, esse padrão seco é livre de manutenção e não agride o meio ambiente, os reatores podem ter várias soluções econômicas.
Detalhes do equipamento do fabricante ARTECHE
- Reatores limitadores de corrente: Seu objetivo é limitar as correntes de falta a níveis compatíveis com os equipamentos de proteção e controle, com isso economiza muito com outros equipamentos;
- Reatores de aterramento de neutro: Seu objetivo é conectar o neutro de um sistema com a terra, estabelecendo uma corrente entre fase e terra;
- Reatores de alisamento: Trabalha na redução de correntes harmônicas e sobre correntes transitórias (ripple) em sistemas DC;
- Reatores de filtro de harmônicas: Utilizado com capacitores e resistores para reduzir o nível de distorção harmônica da rede elétrica.
Os reatores a seco mais modernos possuem uma proteção no seu enrolamento deixando-o completamente encapsulado, com o isolamento das espiras providos por filmes, fibra ou esmalte dielétrico.

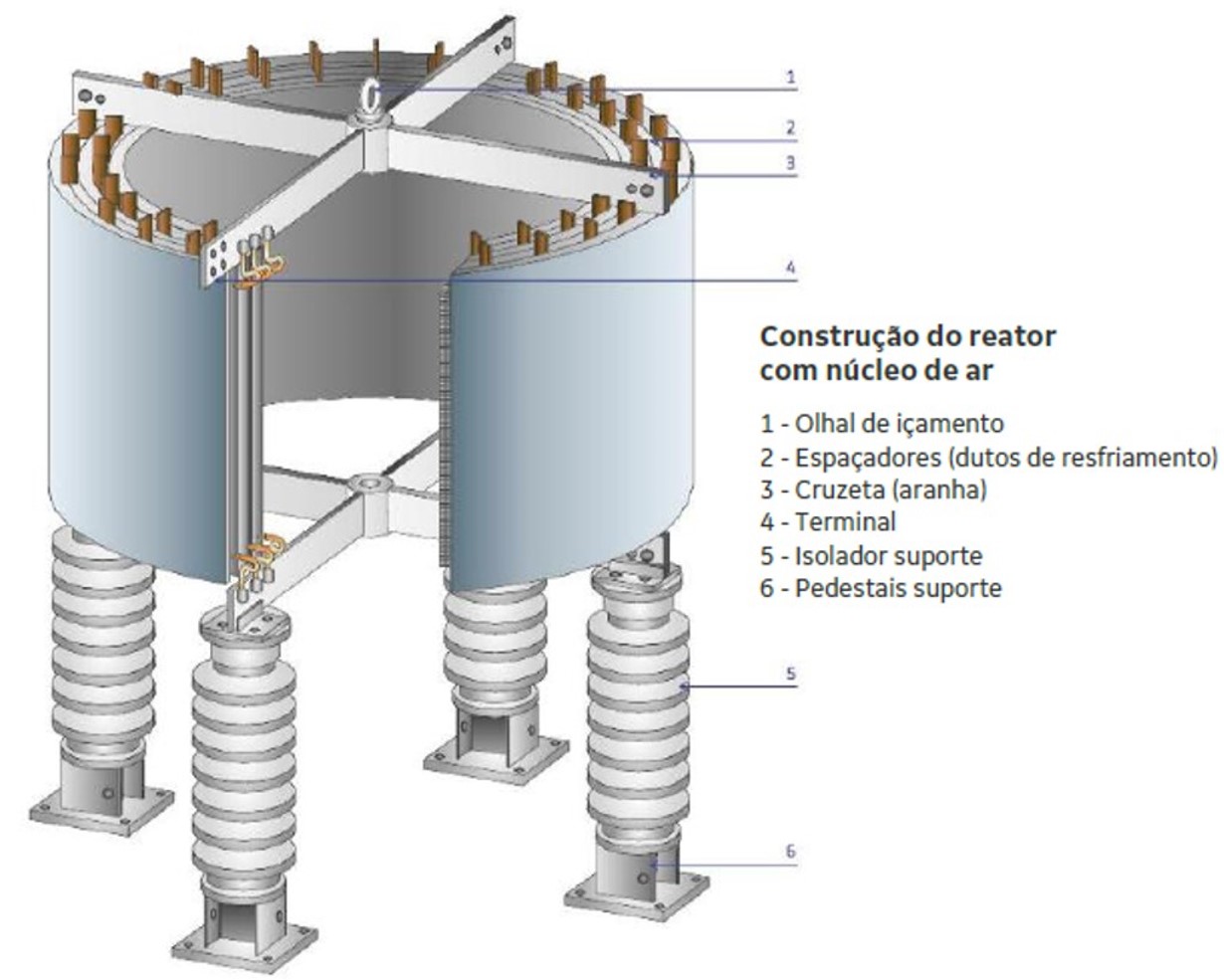

A imagem acima ilustra a montagem de um reator de núcleo a seco.
Os métodos de instalações desses equipamentos podem ser variados, dependendo da sua aplicabilidade, por exemplo:
- Os reatores de aterramento de neutro são aplicados no aterramento do neutro do sistema trifásico.
- Os reatores de alisamento são aplicados em sistema de transmissão em corrente contínua de alta tensão (HVDC);
- Os reatores de filtragem harmônica são aplicado para corrigir distorções ocasionadas por grandes máquinas indutivas na rede.
Essa foi mais uma curiosidades da área, redigida pelo engenheiro eletricista Jorge Eduardo Naves CREA-SE 2714503187 e pode ser encontrada resumida na rede social instagram em @eletrica.engenharia, publicado em 02 de fevereiro de 2019.
